Antena G7FEK

fajna antenka


SQ1RES	21.08.2011 19:25:49
Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #753873 Od: 2011-8-13 Ilość edycji wpisu: 5	Witam, Chciałbym polecić kolegom antenę, którą zrobiłem jakiś czas temu - G7FEK. http://www.g7fek.co.uk/news.php?page=80m_Antenna_for_small_gar_49493 Zanim ją wykonałem czytałem wiele bardzo pochlebnych opinii na jej temat. Szczególnie interesująco wygląda sprawa możliwości przeprowadzania dalekich łączności na 80m, co jak wiadomo nie jest tak prostą sprawą jak na 20m. Mimo iż wygląda z pozoru jak pozioma antena drutowa ma ona jednak więcej wspólnego z vertikalem (odwrócone L). Nie zajmuje wiele miejsca, nie wymaga dużej wysokości, bo w gruncie rzeczy to, jak wcześniej napisałem, vertikal. Ma niski kąt promieniowania, doskonała na dalsze łączności, chodź z SP też da się pogadać. Mam ją już jakieś 2 miesiące i muszę potwierdzić dobre opinie na temat tej konstrukcji. Testowałem ją głównie na 40m bo 80m nie jest w tych letnich miesiącach najlepszym pasmem do przeprowadzania DX'ów. Naprawdę mocno słychać na niej dalsze stacje. Mam tylko 40W a mimo to dowołuję się bez problemu o ile nie ma zbyt dużego pileup'u bo prawdę mówiąc nie mam cierpliwości aby przez godzinę stać i czekać aż mnie usłyszą. Niedawno na przykład przeprowadziłem łączność na 40m z VE1CHW. Zrobienie łączności przez Atlantyk to nie jest jakaś wielka sprawa, tyle że Robert VE1CHW na tych 40m działał też na bardzo prostej drutowej antenie - sloper dipol. U mnie G7FEK i 40W. Otrzymałem 58 i taki też raport dałem. Inny kolega z kanady VE3SCP zaliczył 107 krajów na tej antenie na 80m (SSB). http://www.qsl.net/ve3scp Polecam. Ps: A tu jeszcze polskie tłumaczenie artykułu: http://www.pzk.lublin.pl/articles.php?article_id=189 _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

SQ1RES	22.08.2011 00:11:07
Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #753988 Od: 2011-8-13 Ilość edycji wpisu: 2	Przed chwilą LU9ESD na 40m (moc 40W SSB). To na razie najdalsza moja łączność z tej anteny. _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

SQ1RES	27.08.2011 08:49:42

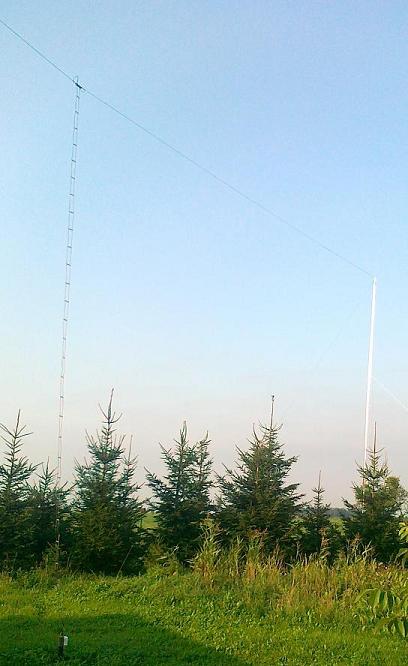

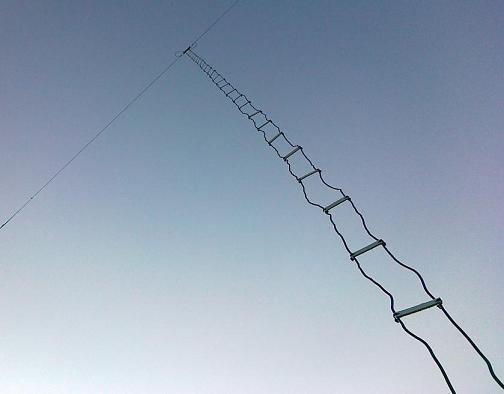

Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #758087 Od: 2011-8-13 Ilość edycji wpisu: 1	Jeszcze może kilka zdjęć dla zainteresowanych. _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

SQ1RES	27.08.2011 16:00:32

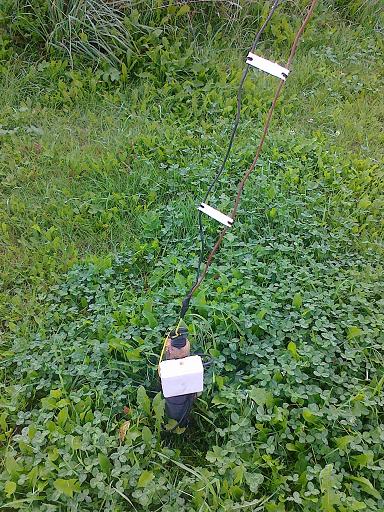

Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #758318 Od: 2011-8-13 Ilość edycji wpisu: 1	Fider RF7 w ziemi. Położyłem go w ten sposób że najpierw wykonywałem szpadlem nacięcia w glebie pod pewnym kątem. Następnie pod tę naciętą warstwę gleby i trawnika schowałem przewód (jak pod dywanem ). Prosto, szybko, nie trzeba rozkopywać trawnika. Głębokość wychodzi wówczas jakieś 10-15cm. _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

sp5px	02.09.2011 11:00:08
Grupa: Użytkownik Lokalizacja: radiowa pustynia Posty: 22 #760875 Od: 2011-9-2	Witaj, moze glupie pytanie, a co zrobiles z dolnym ramieniem anteny to jest jakby przeciwwaga? _________________ Bernard SP5PX http://www.qrz.com/db/sp5px

SQ1RES	02.09.2011 13:05:18
Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #760949 Od: 2011-8-13 Ilość edycji wpisu: 3	sp5px pisze: Witaj, moze glupie pytanie, a co zrobiles z dolnym ramieniem anteny to jest jakby przeciwwaga? Dokładnie, to jest przeciwwaga. Jedna przeciwwaga podniesiona o długości 20m to jest absolutne minimum. Lepiej jest jednak dać i drugą podniesioną o długości 10m. "Przeciwwagi podniesione" jest tu jednak pewnym zwrotem umownym, ponieważ można je wykonać z przewodu izolowanego leżącego na ziemi lub bardzo blisko ziemi a końcowe 3 metry należy podnieść na wysokość min. 50 cm. Jeszcze lepiej byłoby zrobić 4 takie przeciwwagi - na takiej właśnie antenie doskonałe efekty DX'owe na 80m osiągnął Scott VE3SCP. Przy czym warto też zauważyć, że te 4 przeciwwagi są u niego dość mocno "pokręcone" - poprowadzone gdzieś tam po drewnianym płocie a i tak są skuteczne. Można również (i ja tak zrobiłem) zastosować przeciwwagi wkopane lekko w ziemię. Ich długość nie jest wtedy aż tak istotna bo nie są to wówczas przeciwwagi rezonansowe. Musi być ich jednak więcej. Mike G7FEK pisze o minimum 8. Zauważyłem, że antena naprawdę efektywnie zaczyna pracować kiedy jest ich 16 lub więcej. Ja użyłem 20 przeciwwag z drutu 2mm, ocynkowanego (takiego do budowy ogrodzeń - w Castoramie odcinki 50m są po około 20 PLN czy coś koło tego ). Długość moich radiali to od 5 do 10 metrów. _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

sp5px	02.09.2011 14:38:47
Grupa: Użytkownik Lokalizacja: radiowa pustynia Posty: 22 #761023 Od: 2011-9-2 Ilość edycji wpisu: 1	Ok, tak myslalem aby wkopac, moze jeszcze ją uziemic dodatkowo? _________________ Bernard SP5PX http://www.qrz.com/db/sp5px

SQ1RES	02.09.2011 15:19:28
Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #761063 Od: 2011-8-13	Można. O ile pamiętam G8ODE ćwiczył takie rozwiązanie z dobrymi rezultatami, ale on to zdaje się jakieś pręty z nierdzewki o długości 2m wbijał _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

SQ1RES	03.09.2011 23:02:00
Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #761726 Od: 2011-8-13 Ilość edycji wpisu: 2	G7FEK to antena, której atutami są pasma 80 i 40m ale że jest to też antena wielopasmowa to dobrze byłoby ją kiedyś spróbować i na wyższych pasmach. Jakoś nie mogłem się na to wcześniej zdobyć. Dziś pasma okupowane przez zawody i pomyślałem że może to i dobrze bo w całym kraju piękna pogoda i można czas troszkę inaczej spędzić niż przy radiu. Ale niestety w pewnym momencie pokusa była zbyt mocna i w końcu postanowiłem choć na chwilkę wypróbować antenę na wolnym od zawodów paśmie 17m. Dla mojego homemade'owego wzmacniacza jest to już troszkę za wysoko więc dysponuję tu "szaloną" mocą 10W - słownie: dziesięć wat Tym bardziej byłem zdziwiony że już po drugim zawołaniu odezwała się do mnie stacja KB0EO. Oczywiście że Daniel ma porządne anteny, ale "KIEDY PYTAJĄ MNIE" - czy G7FEK działa na 17m ? - to od dziś odpowiadam, tak i to zupełnie przyzwoicie. Później zrobiłem jeszcze kilka stacji europejskich, jedną rosyjską przy granicy z Gruzją i poszedłem grilować. Jutro ciąg dalszy ... grilowania rzecz jasna, bo pogoda ma być jeszcze lepsza. _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

M0OSH	11.09.2011 00:33:44
Grupa: Użytkownik Posty: 83 #764759 Od: 2011-9-10	Wszystko jest ladnie opisane w pdf http://www.g7fek.co.uk/software/G7FEK%20antenna.pdf Impedacja nie jest istotna byle odstep drabinki nie byl mniejszy niz 20mm. Osobiscie mialem G7FEK musialem sie pozbyc raz nie spelnial moich oczekiwan, poniewraz nie mialem miejsca na przeciwwagi. Po drugie sasiadom za bardzo sie rzucal w oczy zlozyli zazalenie do urzedu miasta o wystepowaniu w moim ogrodzie wielkich anten (w uk trzeba miec pozwolenie budowlane na kazda antene ktorej rozmiar przekracza 1m) Teraz posiadam fd3 i INV L 160-80-40 http://www.users.icscotland.net/~len.paget/6_band_inverted_l_antenna.htm

SQ1RES	11.09.2011 00:34:08
Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #764760 Od: 2011-8-13	SP1AP pisze: Interesująca konstrukcja, ale brak informacji o impedancji falowej drabinki, lub zastępczo płaskiego kabla transformującego do ramion. Dlatego, że funkcja tej drabinki jest nietypowa. Zwróć uwagę, że na dole jest zwarta, więc nie transformuje a tworzy jedynie pionową część dwóch odwróconych L. Jej impedancja jest zatem nieistotna. Ważny jest natomiast odstęp między przewodami drabinki. Nie może być mniejszy od 2cm. Tak więc popularny niegdyś płaski przewód 300ohm nie będzie się nadawał bo ma rozstaw mniejszy. Natomiast płaski kabel 450ohm dostępny w jednym z popularnych sklepów internetowych KF nadaje się idealnie. _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem

sq8piw	24.02.2013 19:56:30
Grupa: Użytkownik Lokalizacja: Łuk ów Posty: 5 #1207278 Od: 2013-2-22	A ja jeszcze odnośnie drabinki.Czy są jakieś uwarunkowania odnośnie materiału,tzn.goły drut? w izolacji? średnica? Z jakiego mat.robiłeś szczebelki?Jakby nie było, musi to być lekkie bo zrobi się V. No własnie , a jeśli przybierze ksdztałt V,to czy to ma jakiś wpływ na charakterystykę promieniowania? _________________ Lepiej siedzieć pod lipą i pisać, niż pisać lipę i siedzieć.

M0OSH	24.02.2013 20:07:50
Grupa: Użytkownik Posty: 83 #1207288 Od: 2011-9-10	wiem ze stosują fibreglasowe tyczki do podtrzymania drabinki na mam lekkie V z tego co wiem nie zaleca sie inv v bo sie troche zmienia w tym roku nie za duzo qso zrobilem na 80m ale swietnie sobie radzi na 30m i na 40m na 30m uzywam atu. co do materialu to ja mam kabel 450ohm innego nie sprawdzalem jako elementy poziome to DNE 2.0mm przeciwwagi z PKL różnej długości

SQ1RES	24.02.2013 20:42:46
Grupa: Użytkownik Lokalizacja: JO73FI Posty: 340 #1207344 Od: 2011-8-13	Zastosowałem przewód miedziany, w izolacji wypruty z jakiegoś starego kabla elektrycznego - linka fi coś około 1,5mm, rozpórki z lekkiego tworzywa. Jest lekkie V, ale antena działa bardzo dobrze, więc nie zawracam sobie tym głowy. Według Mike'a niezalecane jest tylko aby ramiona szły w dół - czyli inv.V. _________________ Vy73, Jarek SQ1RES ------------------------------ Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A Anteny: GP na 20m, dipol na 80m oraz G7FEK http://www.qrz.com/db/sq1res "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem
