| SQ1RES | 16.11.2011 02:46:21 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #802833
Od: 2011-8-13
| M0OSH pisze:
Udało mi się uzyskać wycięcie lustrzanego sygnału na poziomie 37-40db to chyba nie najgorzej
To bardzo dobry wynik. U mnie jest tak samo a software'owo można jeszcze pójść dalej do 60 dB lub lepiej. Wojtku przy okazji zapraszam Cię na forum specjalnie poświęcone tylko AVALI: http://groups.yahoo.com/group/Avala01/
Na razie nie jest nas zbyt wielu, ale powoli grupa się powiększa. Jest to obecnie jedyne forum zajmujące się AVALĄ, bo forum Genesis Radio poszło już wyraźnie w kierunku projektu G59, który jak wiesz dość znacznie odbiega już od oryginalnej AVALI.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 16.11.2011 09:48:07 |
Grupa: Użytkownik
Posty: 83 #802912
Od: 2011-9-10
| Tak jestem już od jakiegoś czasu na forum yahoo zarówno avali jak i genesisa widziałęm schemat twoich filtrów LPF i zastanawia mnie czy przypadkiem nie pracujący filtr nie powinien być połączony z masą układu widziałem kilka opracowań bpf i lpf i zawsze tak koledzy robili
ja myślałem o filtrach combo wg SP5FCS lub filtrach BP i LP a także PA zaprezentowanych jakiś czas temu w miesięczniku Radcom ale to już przy projekcie ADTRX-2 all band 10-20W avalkę zostawię monobanda 40m lub 80m |
| | |
| SQ1RES | 16.11.2011 10:43:45 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #802926
Od: 2011-8-13
|
A jak tam postępy przy budowie ADTRX'a. Już zacząłeś coś dłubać w tym temacie ?
M0OSH pisze:
zastanawia mnie czy przypadkiem nie pracujący filtr nie powinien być połączony z masą układu
Fakt, nie wiem czy to coś pomoże ale nie zaszkodzi zrobić, zmodyfikuję go.
M0OSH pisze:
ja myślałem o filtrach combo wg SP5FCS lub filtrach BP i LP a także PA zaprezentowanych jakiś czas temu w miesięczniku Radcom
Też myślę o jakichś BPF tak dla sprawdzenia jak się będą zachowywać w porównaniu. Jeżeli masz jakieś materiały w plikach to prześlij mi na e-mail, jeśli możesz.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 16.11.2011 14:09:32 |
Grupa: Użytkownik
Posty: 83 #803012
Od: 2011-9-10
| W temacie ADTRX przymierzam sie na dniach do zrobienia płytki wiekszość elementów mam ponieważ zamawiając do avali zawsze to było ze sporym zapasem tyle że ADTRX będzie miał chodzić do 52 mega
opis filtrów combo wg SP5FCS wraz ze gotowym PCB leży na forum HomeMade w dziale dotyczącym piligrima i na 75% właśnie będe je wykonywał zrobie skan tych co mam z gazetki może ci się przydadzą myślę zrobić może dla przykładu na 1 pasmo zobaczyć jak pracują.
Moja avala wymaga jeszcze pewnych zmian kondensatory które miały być 22nf okazało się że są 30-33nf dobrałem 4 szt najbardziej zbliżone do siebie na dnaich wymienię je na 22nf. |
| | |
| M0OSH | 17.11.2011 02:54:40 |
Grupa: Użytkownik
Posty: 83 #803281
Od: 2011-9-10
| Właśnie miałem moją pierwszą łączność na avali emisja psk31 stacja RA6ASU RAPORTY PO 599  raportowały mnie stacje nawet z usa jeszcze kilka problemów zostało do rozwiązania między innymi to żeby avala gadała pod win7 64bit ale jest o co walczyć.
pozdrawiam |
| | |
| SQ1RES | 17.11.2011 08:59:13 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #803335
Od: 2011-8-13
| Gratulacje. Jeżeli chodzi o Win7 64bit to faktycznie jest chyba jakiś problem, bo pamiętam że na GenesisRadio Yahoo Group toczyła się na ten temat dyskusja.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 17.11.2011 11:03:34 |
Grupa: Użytkownik
Posty: 83 #803391
Od: 2011-9-10
| Na chwilę obecna problem mam z tym że moja przejściówka rs232-usb nie działa pod win7 caly rx komunikacja vac cat z innym programamijest ok. Nie uruchomiłem jeszcze ssb jakiś problem jest po stronie karty dzwiękowej ona mimo że ma osobne gniazga mic i line-in w systemie ma je wspólne line-in/mic-in.
Dzięki Jarku za twoje cenne wskazówki |
| | |
| SQ1RES | 17.11.2011 11:24:05 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #803403
Od: 2011-8-13
Ilość edycji wpisu: 2 | M0OSH pisze:
Nie uruchomiłem jeszcze ssb jakiś problem jest po stronie karty dzwiękowej ona mimo że ma osobne gniazga mic i line-in w systemie ma je wspólne line-in/mic-in.

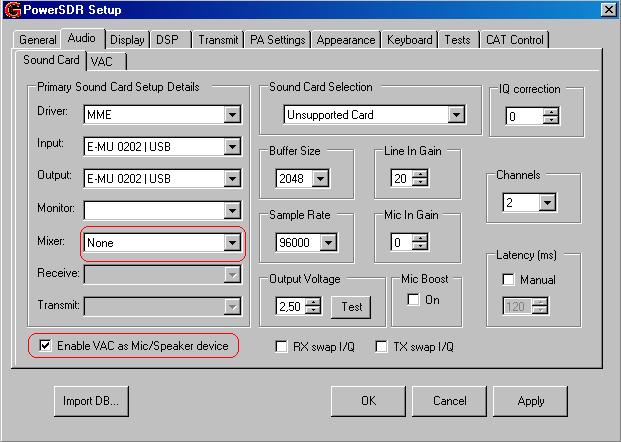

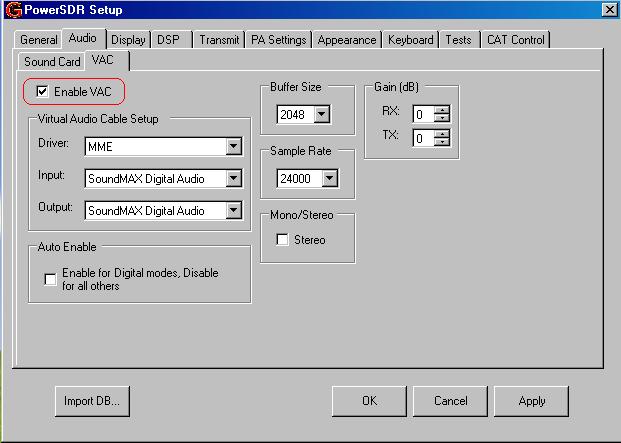

To jest problem większości kart dźwiękowych (mojej też), ale jeżeli masz na pokładzie drugą kartę dźwiękową (wystarczy jakaś najprostsza, nawet zintegrowana) to rozwiązanie jest bardzo proste i skuteczne. Mikrofon i głośniki/słuchawki podłączasz do tej drugiej karty a GSDR konfigurujesz tak (główna :E-MU, dodatkowa: SoundMax):
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| SQ1RES | 17.11.2011 13:28:18 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #803487
Od: 2011-8-13

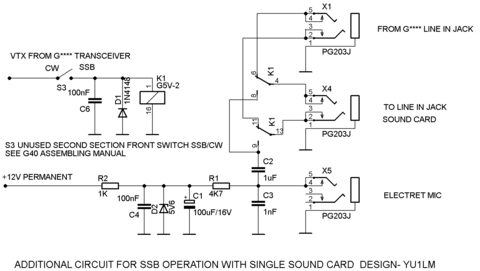

| Aha, i jest jeszcze jedno rozwiązanie dla SSB, jeżeli masz tylko jedną kartę:
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 18.11.2011 15:12:55 |
Grupa: Użytkownik
Posty: 83 #804171
Od: 2011-9-10
| Dzikuję poraz kolejny niestety wychodzą braki nieznajomożci oprogramowania ale ssb uruchomione jeszcze bez QSO moc maksymalna jaką udało mi się uzyskać to 2.5w ale moje irf-y z niepewnego źródła może to one są przyczyną |
| | |
| SQ1RES | 18.11.2011 16:28:22 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #804210
Od: 2011-8-13
| M0OSH pisze:
Dzikuję poraz kolejny niestety wychodzą braki nieznajomożci oprogramowania ale ssb uruchomione jeszcze bez QSO moc maksymalna jaką udało mi się uzyskać to 2.5w ale moje irf-y z niepewnego źródła może to one są przyczyną
Wojtek, dla mnie jeszcze dziś wiele ustawień PSDR/GSDR stanowi tajemnicę. Jest to tak rozbudowany software, że czasem mam wrażenie, że chyba tylko sami jego twórcy znają wszelkie tajniki jego działania (choć i tego nie można być pewnym  ).
Na 40 lub 80m możesz wyciągnąć 4-5 W. Zwróć uwagę na właściwe ustawiania "Audio Output Voltage" w zakładce "Sound Card" oraz "Gain By Band (dB)" dla danego pasma w zakładce "PA Settings". Parametry te decydują o mocy wyjściowej.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 18.11.2011 17:40:29 |
Grupa: Użytkownik
Posty: 83 #804238
Od: 2011-9-10
Ilość edycji wpisu: 1 | Tak wiem że właśnie te parametry muszę rozszyfrować przyjdzie i na to czas ma chwilę jestem w trakcie innych projektów, jak avala trafi już do obudowy będę dalej działał.
Update
Kolejny mały sukces udało mi się uzyskać na sztucznym obiążeniu 4.5w cw program rocky na gsdr ssb 2 łączności ze stacjami z holandii moc wyjściowa max 3.5w raporty po 59 musze pogrzebać jeszcze żeby jeszcze trochę na ssb wycisnąć mocy. Płytka do adtrx już wykonana jeszcze tylko powiercić otwory i pocynować.
pozdrawiam i udanego weekendu dla wszystkich |
| | |
| M0OSH | 21.11.2011 20:26:17 |
Grupa: Użytkownik
Posty: 83 #805768
Od: 2011-9-10
| Kolejny Update mojej konstrukcji projekt avala-01 (40m) uznaję za ukończony trochę pogrzebałem poustawiałem moc wyjściowa 4.8-5W idzie w antenie ok 30qso przeprowadziłem emisjami cyfrowymi i ssb. Teraz jak pracuję na 40m to tylko na SDR miło i przyjemnie |
| | |
| SQ1RES | 22.11.2011 02:11:18 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #805911
Od: 2011-8-13
| M0OSH pisze: Kolejny Update mojej konstrukcji projekt avala-01 (40m) uznaję za ukończony trochę pogrzebałem poustawiałem moc wyjściowa 4.8-5W idzie w antenie ok 30qso przeprowadziłem emisjami cyfrowymi i ssb. Teraz jak pracuję na 40m to tylko na SDR miło i przyjemnie
W takim razie oprócz gratulacji życzę Tobie i sobie spotkania na 40m, gdzie też często bywam.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| SQ1RES | 27.02.2012 12:34:23 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #878295
Od: 2011-8-13
| sp3nyu pisze:
Dziś otrzymałem najnowszy nr ŚR. Jest w nim ciekawy artykuł o TRX Avala-01.
Jarku sq1res - słowa uznania !!!
Dzięki, Janek. Dni tej AVALKI są już jednak policzone. Pracuję nad nowym TRX'em SDR. A co z AVALA'ą ? Albo zostanie sprzedana (niechętnie bo włożyłem w to urządzenie trochę pracy, serca i naprawdę fajnie się sprawuje) lub zostanie przebudowana. Mam pomysł na coś co można nazwać "mobile sdr". Zobaczymy.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| SQ1RES | 27.02.2012 15:03:05 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #878424
Od: 2011-8-13
Ilość edycji wpisu: 1 | SQ6IUV pisze:
No qurde... ya przestałem prenumerować ŚR... Yaras może wrzuciłbyś linka jakiego? coby poczytać coś tam wypłodził?
Mariusz, w zasadzie to jest to samo co w tym PDF'ie co jest na początku naszego wątku (z małymi korektami)
sq6ade pisze: Niech se kol. IUV do krzynki pocztowej zobaczy czy aby co tam nie ma
Ale Was kol. RES-et pochwalił za ucho - fju fju He he
Wiesz, Mariusza ucho jest lepsze niż najlepszy analizator widma akustycznego. Zrób z nim łączność i zobaczysz. Wszystko ci przeanalizuje i wyłapie jakieś ew. śmieci w.cz., przestery itp.
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| SQ1RES | 27.02.2012 15:54:08 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #878486
Od: 2011-8-13
| Mariusz, kurcze dzięki, ale żeś mi teraz taką laurkę wysmażył że szok
Nie wiem czy nie skorzystać z możliwości jakie daje mi konto admina i nie usunąć/poprawić tego wpisu. Jeszcze ludzie wezmą nas na języki
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 27.02.2012 21:13:49 |
Grupa: Użytkownik
Posty: 83 #878820
Od: 2011-9-10
| Szkoda że nie mam jak kupić ŚR w UK bo bym poczytał z ciekawości ja co prawda projekt Avala zakończłem dwoma skończonymi trx-ami. Aktualnie buduję 2 inne trx SDR. |
| | |
| SQ1RES | 27.02.2012 21:18:53 |
Grupa: Użytkownik
Lokalizacja: JO73FI
Posty: 340 #878825
Od: 2011-8-13
| M0OSH pisze:
S...ja co prawda projekt Avala zakończłem dwoma skończonymi trx-ami. Aktualnie buduję 2 inne trx SDR.
No i tym samym Wojtek potwierdza, że budowanie TRX'ów (szczególnie SDR) to nałóg. Mam tę samą dolegliwość
_________________
Vy73, Jarek SQ1RES
------------------------------
Homemade TRX's: GenesisRadio G11, AVALA-01, Taurus 80, Hendricks PFR-3A
Anteny: GP na 20m, dipol na 80m oraz G7FEK
http://www.qrz.com/db/sq1res
"Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów" - Stanisław Lem |
| | |
| M0OSH | 27.02.2012 21:33:56 |
Grupa: Użytkownik
Posty: 83 #878838
Od: 2011-9-10
| Och potwierdzam to nalog, a avala czy inne proste trx sdr to najlepszy najtanszy sposob na wyjscie w eter dla mlodego nadawcy i nie trzeba wcale budowac od razu multibanda ja z powodzeniem zbudowalem 2 monobandy z multibanda zrezygnowalem nie mialem pomyslu na automatyczne prxelaczanue bpf/lpf |
